电动汽车充电中的电磁场测量：安全、标准和最佳实践

电动汽车充电系统，无论是有线还是无线，都会产生电磁场，从而影响人体健康。了解这些电磁场辐射对于安全、合规和高效设计至关重要。本文将阐述电磁场测量的重要性、评估标准以及针对制造商、运营商和用户的实用建议。

为什么测量电磁场强度很重要

在电动汽车充电过程中测量电磁场强度（EMF）不仅是一项技术要求，更是保障健康和安全的关键步骤。设定暴露限值旨在保护公众，更重要的是，保护体内植入有源医疗器械的患者，因为他们的阈值要低得多。遵守国际和国家标准也体现了制造商对安全的承诺，并能降低其责任风险。除了合规之外，了解电磁场特性还有助于工程师设计出既能最大限度减少排放又不影响性能的系统。

有线充电：交流和直流系统

有线充电依赖于将电网的交流电转换为直流电为电池充电。交流充电器通常以极低的频率（50 或 60 Hz）运行，分为一级和二级。一级充电器使用家用插座，功率最高可达 2.4 kW；二级充电器功率可达 22 kW，用于快速充电。而直流快速充电器则可提供 50 kW 至 400 kW 以上的功率，无需车载充电器即可实现快速充电。这些系统会产生更复杂的电磁场，包括高电流产生的静磁场和几千赫兹至几兆赫兹的瞬态电场。有线充电中电磁场的主要来源是充电器本体、电力电子元件、电缆和连接器。测量时必须考虑用户周围的区域，因为暴露水平会随距离而显著变化。

无线充电：原理与考量

无线电力传输 (WPT) 系统利用电磁感应和磁共振技术，无需物理连接器即可实现能量传输。当两个线圈调谐到相同频率时，无需直接接触即可高效传输能量。这些系统的工作频率范围为 20 至 90 kHz，并遵循 SAE J2954、IEC 61980 和 IEEE 63184 等标准。评估主要集中在三个区域：车辆底部（暴露量最高）、底盘外部 20 厘米处以及车辆内部，特别是座椅区域。线圈对准、垂直间隙和充电状态等因素都会影响电磁场强度，因此在测试过程中必须加以考虑。

如何进行电磁场评估

国际标准建议有线系统的测量频率范围为直流至 10 MHz，无线系统的测量频率范围为 100 kHz。该过程包括以下几个步骤：

1. 扫描整个充电器，以查找有线系统和无线充电器的车身、电缆和连接器上的辐射热点，以及车辆下方靠近充电器线圈或车辆内部和外部的辐射热点。
2. 分析这些热点区域场强的主要贡献频率。
3. 在距离设备表面 0 厘米和 25 厘米处进行详细测量，以评估有线充电器的暴露风险；在无线充电器标准中规定的三个区域进行详细测量。
4. 确保符合 IEC 61786-1 标准，并在工作频率下校准仪器。

Wavecontrol 提供全面的解决方案，包括 SMP3 电磁场测量仪、WPH-DC 和 WP 系列探头。这些仪器集成了主要标准的暴露限值，并经过 ISO 17025 ILAC 认证校准，确保全球认可。

WPH-DC

SMP3

WP 系列探头

主要发现和安全建议

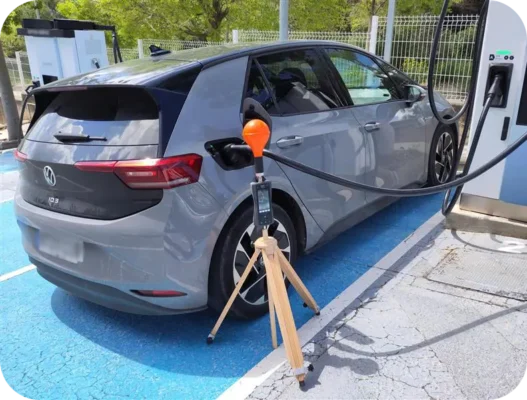

测量结果表明，有线交流充电器在手柄和电缆附近会产生持续的低频电磁场，而有线直流充电器则会产生静磁场和中频电场。更高的功率和盘绕的电缆会增加电磁场辐射，用户与充电器的距离仍然是一个关键因素。为了降低风险，制造商应采取屏蔽措施并合理布线，操作人员应与行人区域保持安全距离，用户（尤其是植入医疗设备的用户）应避免靠近充电电缆。强烈建议在安装和维护期间定期进行电磁场评估。

结论

电磁场测量对于确保电动汽车充电系统的安全性和合规性至关重要。如果您想了解如何根据您的具体情况定制这些解决方案，请联系我们的团队获取专家指导。
